進氣過濾器是壓縮機中較重要的過濾器。
灰塵是使發動機磨損的最大的原因,并會大大降低壓縮機元件,油分離器和壓縮機油的使用壽命
干空氣過濾器的最大任務是確保發動機和壓縮機元件在所有可預知的灰塵條件下對防止磨損有足夠的保護。
通過進氣過濾器阻止污染物的進入,我們可以延長以下設備的使用壽命:
柴油發動機
壓縮機元件
油分離器
壓縮機油過濾器
壓縮機油
軸承以及其它運動元件

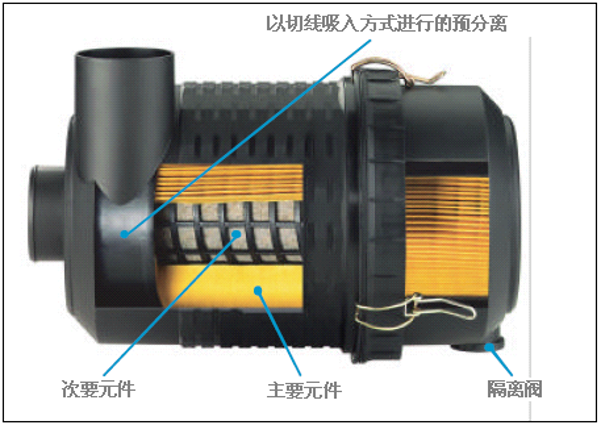

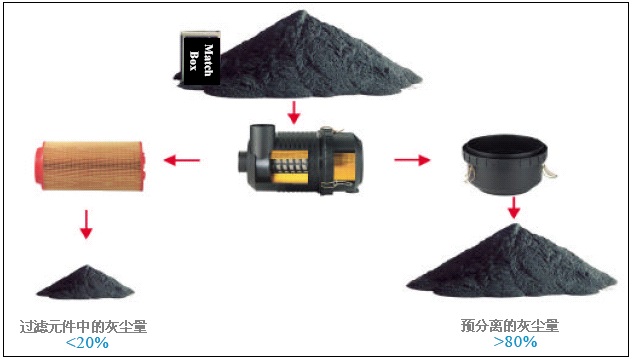

阿特拉斯.科普柯使用具有單室漩風式空氣濾清器的精細過濾元件。吸收進的空氣中的大約80%的灰塵在到達精細過濾元件前就已被分離了,這個系統的直接結果就是:就算在特別多灰塵的情況下也能保持很長的使用壽命。
阿特拉斯.科普柯使用帶有漩風式空氣濾清器的空氣過濾器。
過
紙張質量
過濾器媒介是經過一系列加工過程制造出來的高規格材料。80%的灰塵已被旋風式預分離分離出來了。
性能與特征
分離量
空氣過濾器關于穿透數量的質量指標是以總體萃取效率η來表示。它指的是分離出的所有微粒的數量與進入過濾器的總的微粒數量的比例。
當進行國際公認的SAE-粗糙和SAE-精細的測試時,阿特拉斯.科普柯的過濾器獲得以下測試值:
ηSAE-粗糙 大于等于99.9%
ηSAE-精細 大于等于99.5%

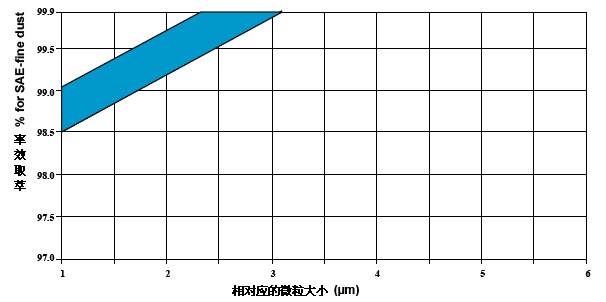

萃取效率η提供給我們關于微粒大小的過濾器萃取性能。
阿特拉斯.科普柯過濾器對于1μm的微粒都會有非常大的萃取概率,對于大于3μm的微粒,幾乎有百分之一百的萃取可能性。
流速 / 空氣過濾器尺寸
過濾器尺寸對于通常的流速具有決定性的作用。
阿特拉斯.科普柯可以確保讓您的機器得到較佳的過濾器,與空氣的消耗量較佳匹配。
必須計算過濾器尺寸以得到最低的流動阻力。
一個25mbar的進氣阻力會降低壓縮機輸出功率2%。
精確的制造公差也同樣非常重要。一個假冒的過濾器無法與設備精確適合,這意味著未經過濾的空氣能夠進入。
流阻Δp / 灰塵量 / 使用壽命
流阻Δp 是以mbar來測量的,它是根據流量的變化而變化的。
灰塵駐留在過濾器的媒介上并不斷增加流阻。結果造成同樣的吸入氣流速度在過濾器上產生一個不斷增加的下游真空部分。
通過限制流速的最大允許值(如50mbar),我們可以確定過濾器的灰塵容量。使用壽命可以用在一給定的氣流阻力增加量范圍內,過濾器所吸收的灰塵量來定義。
過濾器的灰塵量被如此定義是為了用來比較各種過濾器型號和規格。當空氣流速背離與通常的過濾器流速時,存在一個修整的因素。(見下面的示例)
為了要得到使用壽命的估計值,進行了增加灰塵量的測試。
為了能將在測試中得到的持塵量轉換成為運行的小時數,我們需要工作場地的灰塵濃度。一個建筑機械的平均灰塵濃度是20至35mg /m3。
舉例說明
我們尋找一個壓縮機的空氣過濾器有45.3m3/min的自由空氣的傳送量,并想確定它的使用壽命小時數。
n 空氣消耗量:45.3 m3/min
n 假設當?shù)氐幕覊m濃度為20mg/m3
n 最大允許流阻Δp:55mbar
在我們的壓縮機里共有3臺過濾器,導致每臺的流速為15.1 m3/min。

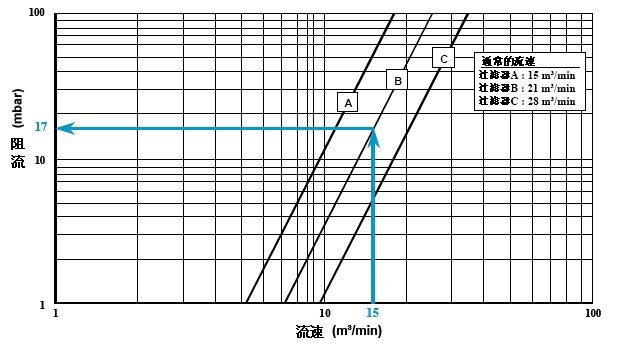

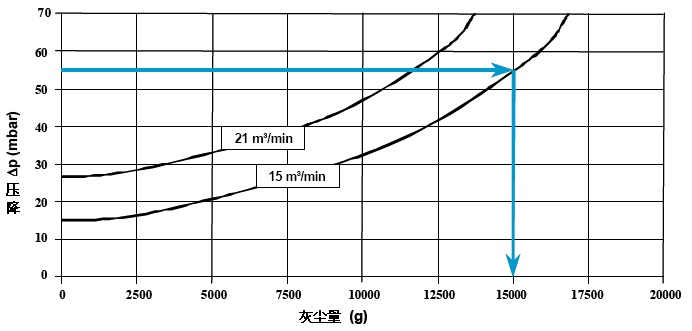

知道了空氣流速,則過濾器的尺寸就可以定下來了。我們選擇一種通常流速為21m3/min的過濾器。從以上的數字中,我們觀察到以這樣的過濾器尺寸,我們會得到一個17mbar的初始壓降以及在允許最大壓降為55mbar時的一個15000克的灰塵容量。
既然我們的空氣流速(15.1 m3/min)低于過濾器的通常流速(21 m3/min),我們可以使用一個修正系數。
從經驗表格中,我們可以找到對于一個過濾器負載15.1/21=0.7,應使用修正系數1.2。這意味著我們的灰塵容量將變成:
15000克 x 1.2 = 18000 克
現在我們可以如下的計算我們的過濾器的使用壽命了:
(修正后的)灰塵容量 18000g x 1000mr/g
使用壽命= ——————————— = ——————————————— = 993小時
灰塵濃度x 空氣流量 20mg/m3 x 15.1m3/min x 60min / h
在實際應用中,這意味著你需要在1000小時后去收集18公斤的灰塵并更換你的過濾器。
當然,周圍環境是非常重要的,如果我們現在假設灰塵容量為35mg/m3,那么我們的過濾器使用壽命就變成只有568小時了。
下圖給了我們在分離效率為99.9%情況下的關于過濾器積累灰塵量的一些直觀概念。
高質量是非常重要的。
時刻記?。寒敱容^兩個萃取效率為99.9%和99.8%的過濾器時,你會得到相差一倍的灰塵量。
紙張質量

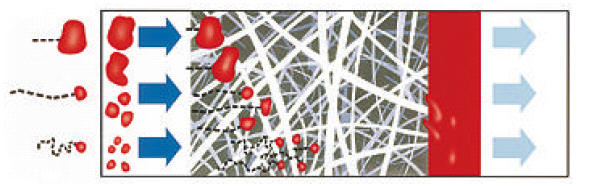

過濾器媒介是經過一系列加工過程制造出來的高規格材料。
過濾紙能對以下幾方面展示出顯著的差異:纖維結構、過濾器精度、灰塵吸收量、熱阻性以及對水、燃料、油和其它物質的阻礙程度。
對于一個過濾器的效率,起決定性的因素是它的過濾紙的加工和處理的方法。
特殊的紙張壓痕可以增加過濾紙的強度并確保紙張能夠抵抗高壓降而且不會在機械震動下變形。
阿特拉斯.科普柯使用的過濾紙有很好的對抗潮濕的性能。在一些高濕度的國家,空氣含有大量的水份。如果過濾紙會吸收水份,過濾紙的氣孔尺寸就會改變,進而影響分離器的效率和流動阻力。

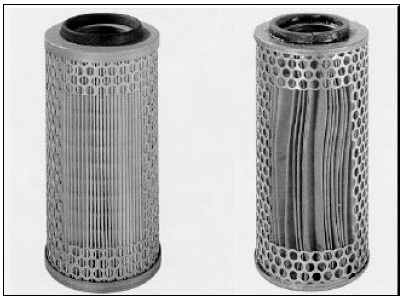

如何鑒別假冒產品
假冒的空氣過濾器的品質差異通常從外觀上就能發現。
完整的技術和工作性能的比較,可以通過完整的實驗室測試來得到。
一些肉眼可以發現的品質區別:
——損壞的密封或/及差勁的膠合
——有大氣孔的濾紙
——不規則的褶皺間距
——部分元件使用釘子連接
——末端的金屬板未正確密封
——不足夠的過濾器表面積。
使用假冒元件的后果
分離容量
低下的分離容量(低萃取效率)意味著更多的灰塵將進入設備。
灰塵是導致發動機或壓縮機元件過早發生故障的首要原因。
同時壓縮機油。油過濾器和油分離器的使用壽命也要大大降低。
分離容量只有在權威的測試情況下才能被正確測得。
如果假冒產品使用次等質量的密封或密封的膠合不佳,未經過濾的空氣會進入壓縮機元件。在這種情況下,過濾紙的容量可能還可以,但過濾器的總體分離性能就要受到懷疑了。
流速 / 空氣過濾器
阿特拉斯.科普柯的正宗元件總是能確保帶給您更好的選擇。假冒品會有不同的空氣過濾器尺寸或使用更少的紙張。
更少的過濾表面意味著更少的留駐灰塵的量。如果你的過濾器太小了,你的初始Δp太大了,最大允許值可能會以非??斓乃俣鹊竭_。
進氣的Δp每升高額外的25mbar,壓縮機的輸出就會降低2%。
流到阻力 Δp / 灰塵容量 / 使用壽命
如果更多的灰塵聚集在你的過濾器上,那么你的過濾器的流動阻力 Δp將增加,你將會得得更少的進入空氣量。
—— 一個太高的Δp會引起發動機損壞或導致不被允許的環境污染(柴油機中的排煙量)?!杂煽諝獾膫魉土?span>(FAD)會下降。因此你將得到更少的空氣排出量。
——施加在元件上的壓力比增加,導致元件過早磨損。
壓縮機元件被設計用來承受一個特定的壓力比:
元件的壓力+大氣壓
壓力比= ——————————
大氣壓-流動阻力Δp
由于過濾器的一個不斷增加的流動阻力Δp,元件上的壓力比增加得非???,導致元件的過早的磨損。(壓縮機軸承會有額外的負載,陽極轉軸對陰極轉軸的震動,密封可能會被破壞)。
舉例:
-流動阻力 Δp為20mbar的過濾器:壓力比=(7+1)/(1-0.020)=8.16
-流動阻力 Δp為100mbar的過濾器:壓力比=(7+1)/(1-0.1)=8.8
紙張質量
紙張過濾器的精度是以微米計的;甚至對于一個只有毫米的幾千分之一大小的灰塵微粒也能被高效的過濾器分離。
必須記住,使用假冒的過濾器和低質量的濾紙會導致以下后果:
更大的微粒將進入壓縮機元件,導致更高的磨損率。
這種情況通常會發生在纖維不均勻、氣孔結構尺寸不均勻或氣孔過大的過濾器上。
更低的除塵能力,將導致流動阻力 Δp的迅速增大。
如果你的過濾器表面積太小,它會很快便被“堵塞”。
更短的使用壽命。
非常局限的震動強度。
你的過濾器必須要適應發動機產生的機械震動。
過濾紙會大量吸收水,影響過濾器的氣孔大小尺寸并降低過濾效率。
