阿特拉斯·科普柯
壓縮機的新變革

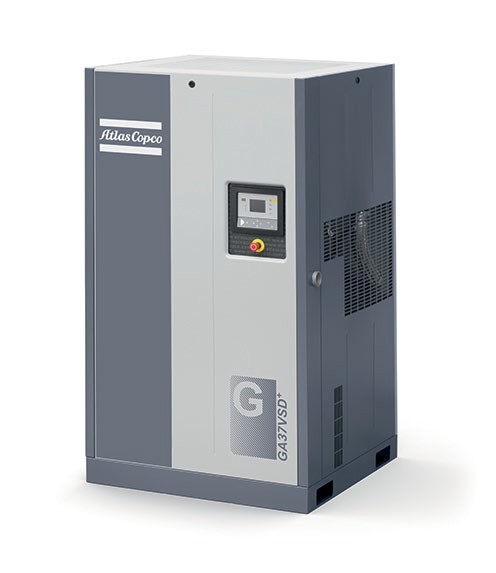

憑借革命性的直立式設計,阿特拉斯·科普柯的GA
7-110 VSD+系列為壓縮機行業帶來了變革。該系 列壓縮機由阿特拉斯·科普柯在比利時自主設計,標 準配置變轉速驅動,內置永磁(IPM)電動機,結 構緊湊,占地面積更小。GA 7-110VSD+平均節能高 達50%,可在最惡劣的工況下穩定運行。其超前的 設計確立了阿特拉斯·科普柯在該行業的地位。
小機型,大智慧
創新
通過對傳統空氣壓縮機布置方式的革新,阿特拉斯·科普 柯為整個行業帶來了變革。不同于浪費空間的臥式設計, 采用直立式設計的GA 7-7110VSD+
系列占地面積更小,更 加節約場地和工作空間。其維護簡單,制造時間短,大 幅縮減投入成本。
高效
? 比起現存的GA VSD系列壓縮機平均降低了15%的比功耗
(SER)。高效的VSD+系列機型比非變轉速驅動的壓縮機 平均節能50%
? 節能,F(xiàn)AD在整個范圍內增加了高達12%
? 37 kW以下的節能風扇電機降低了電耗和噪音等級
? IE4高效電機(IPM),效率遠高于IE3
高可靠性
? 維護需求低:零部件少,延長有效工作時間
? 放心使用:GA 7-110 VSD+通過各種條件的現場測試
? 憑借獨特的經驗和技術,阿特拉斯·科普柯將成熟的專業 技術和現存部件巧妙結合起來
? 優美的革新設計
? (VSD+)變頻控制標準供貨,也可內置干燥機
? 更少的零部件,可選項少,每一個標準功能都較好
? 人體工學設計,提高了材料使用率

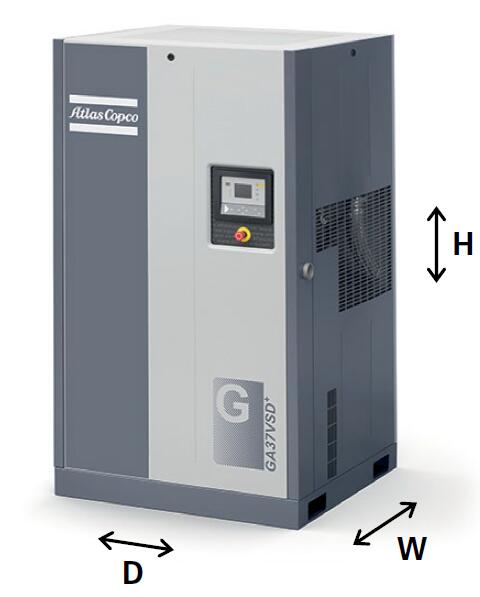

GA 7-37 VSD+系列由內至外的創新
驅動裝置
永磁(IPM)電機
? IE4高效電機
? 結構緊湊,優化的油冷卻設計,效果顯著
? 源自比利時的自主設計
? 采用防護等級IP66,明顯優于IP55
? 無需冷卻空氣流
? 油潤滑電機軸承,無油脂,延長了有效工作時間
轉子
? 阿特拉斯·科普柯制造
? 堅固耐用,安靜
直接傳動
? 直立設計,更少零部件
? 油冷卻,壓力密封
? 無齒輪和皮帶,無軸封裝置
? 緊湊:占地面積減少60%
新型風扇
? 基于技術
? 噪音等級低
油過濾器/分離器
? 采用油過濾器,旁通閥集成了油過濾器
? 維護簡單
電子排水閥
? 標準供貨
? 冷凝水排放時,沒有壓縮空氣的損耗
? 在斷電的情況下,集成的手動旁通閥可有效排除冷凝水
Elektronikon?控制器
? 內置算法,整體降低系統壓力和能源損耗
? 報警顯示,支持維修保養計劃,在線可視化顯示狀態
? 彩屏顯示主要參數(天數、周數、月數)和支持中英文 顯示
VSD+電控箱
? VSD+系列壓縮機優于那些非變轉速驅動的壓縮機
? 電子器件保持良好冷卻,延長了零部件有效工作時間
? 為IPM永磁電機專門設計
? 標配直流變頻電抗器
? 變頻器放置獨立于控制箱,散熱良好,不會混入壓縮 機熱
進氣閥
? 進氣通暢,無空氣滯留
? 壓力損小
? 免維護

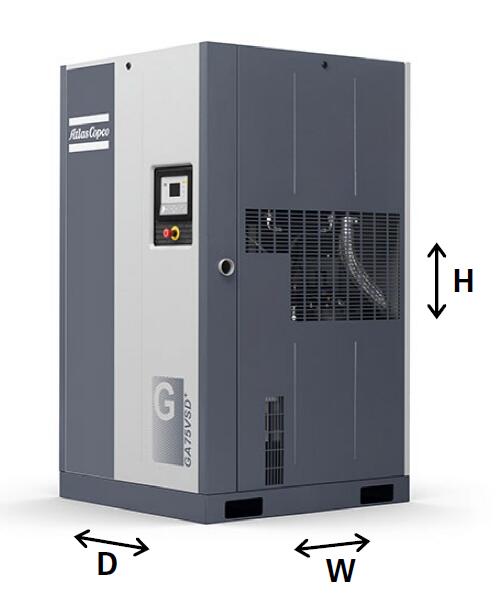

GA 37-75 VSD+系列由內至外的可靠性
驅動裝置
內置永磁(IPM)電機
? 油冷電機,高效IE4
? 所有轉速和環境下,高效冷卻
? 源自比利時的自主設計
? 油潤滑電機軸承,無油脂,延長了有效工作時間
? IP66防護等級:壓力密封
全新轉子
? 全新的轉子型線
? 壓力損失更小
? 優化進/出氣口設計
直接傳動
? 直立設計,更少零部件
? 油冷卻,壓力密封
? 無齒輪和皮帶,無軸承密封
進氣濾器
? 重載進氣濾器
? 維護周期:4000小時
? 壓差指示器
離心風扇
? 結構緊湊
? 噪音等級低
? 放大設計,高效冷卻
典型冷卻設計
? 內置水分離器
? 獨立的油冷卻器和后冷卻器
? 維護簡單
變頻器
? 電控柜強制冷卻:無需額外冷卻風扇
? 全封閉:無雜質進入
? 外置散熱片,單獨冷卻
內置冷干機
? 結構緊湊,占地小
? R410A新型制冷劑
Elektronikon?控制器
? 內置的算法,整體降低系統壓力和能源損耗
? 報警顯示,支持維修保養計劃,在線可視化顯示狀態
? 彩屏顯示主要參數(天數、周數、月數)和支持中英 文顯示
VSD+ 系列平均節能高達 50%
阿特拉斯·科普柯GA VSD+系列壓縮機可自動調節電機轉速,以精確滿足客戶的用 氣需求。融合創新的永磁(IPM)電機,實現平均節能高達50%,
壽命周期成本可 平均節省37%。VSD+系列采用的永磁電機均由阿特拉斯·科普柯在比利時自主研發。
為什么選擇阿特拉斯·科普柯變轉速技術?
在用氣需求劇烈變化(20%-100%)時,平均節能50%
Elektronikon?彩屏控制器控制電機和變頻器
沒有空轉和放空的浪費
壓縮機可以在全壓力下啟/停,沒有卸載浪費
沒有啟動峰值電流,避免了可能的罰款
降低了系統工作壓力,降低了系統泄漏
大部分生產環境的空氣需求每天、每周、每月都存在劇烈波動。通過深入的調查和測量發現大多數的壓縮空氣需求都存在 不同程度的波動。
